Reti autonome di mini-stazioni basate su sensori INTELLIGENTI
Cairnet®

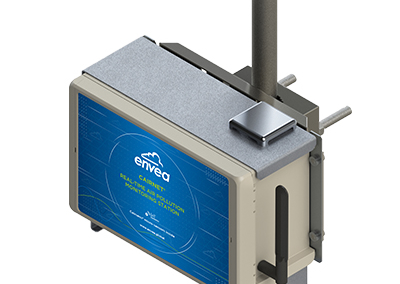

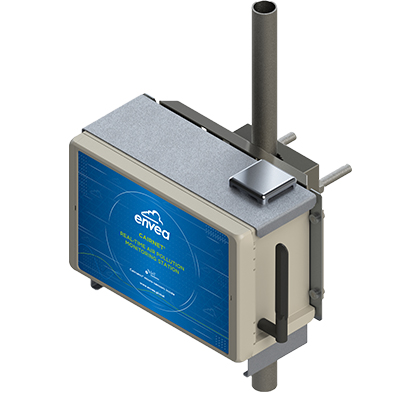

Il dispositivo Cairnet® è una stazione di monitoraggio totalmente autonoma della qualità dell’aria che può contenere sino a 6 microsensori Cairsens® all’interno di una custodia impermeabile; i dati vengono acquisiti in real-time e successivamente trasmessi sulla rete, tramite comunicazione cellulare
Grazie al suo manifold integrato – che permette un campionamento dinamico – , le misure sono accurate e affidabili. La sensoristica è protetta dall’umidità e dall’aria ambiente corrosiva così come dagli agenti atmosferici.
Compatto, facilmente installabile e autonomo grazie ai suoi pannelli solari e alle batterie in dotazione, Cairnet® consente di monitorare in modo economico polveri e gas fornendo un quadro completo dell’impatto ambientale dei Vostri siti.
Offrendo una flessibilità senza precedenti, la configurazione proposta offre misure accurate e dinamiche della qualità dell’aria.
“40 anni di esperienza nel campo del monitoraggio ambientale anche grazie ai microsensori”
- Misurazione dei parametri ambientali: temperatura, umidità relativa e pressione
- Rete Plug & Play: associazione automatica (Cairsens® / Cairnet® / Caircloud®)
- Campionamento dinamico e protezione migliorata contro ambienti umidi e/o corrosivi
- Opzionale: anemometro a ultrasuoni per misurare la direzione e la velocità del vento. Autonomo
grazie al suo pannello solare e batteria
integrati
- Salvataggio automatico dei dati (scheda micro SD) e push: nessuna conseguenza in caso di perdita del
servizio di comunicazione - Frequenza di comunicazione e volume dei dati misurati adattati automaticamente all’
autonomia della stazione - Sensibilità molto elevata per catturare basse concentrazioni di gas e particolato
- Modulare, facile da usare e spostare in loco: nessun cavo
- Cairnet® richiede solo una manutenzione annuale: quando i sensori devono essere sostituiti
- Risparmio sui costi operativi: adeguamento del processo e Miglioramento della comunicazione locale
(vicini e autorità) - Possibilità di impostare reti AQMS ibride (stazioni di riferimento e mini-stazioni)
Revisori indipendenti, tra cui il JRC europeo (Joint Research Council) e l’US-EPA, hanno determinato che l’accuratezza, la linearità, i limiti di rilevamento e la precisione di Cairsens® sono molto buoni se confrontati con dispositivi di riferimento. Ulteriori studi con la NASA hanno mostrato un’ottima concordanza con le misurazioni di riferimento.
- Monitoraggio degli odori: WWTP, riciclaggio, produzione di cellulosa e carta, impianti di trattamento delle acque reflue, raffinerie
- Monitoraggio della qualità dell’aria interna ed esterna: città intelligenti, strade e tunnel, scuole, aeroporti, terminal navali…
- Rilevamento perdite di processo e monitoraggio delle emissioni fuggitive: cave, impianti di stoccaggio, miniere, impianti di produzione
- Previsione delle emissioni delle recinzioni industriali
- Valutazioni di impatto ambientale
- Salute e sicurezza: miniere, siti industriali, edilizia
- Mappatura e modellazione delle fonti di inquinamento
- Ogni punto di misurazione Cairnet è composto da:
- Pannello solare e relativa batteria
- Modulo di comunicazione wireless

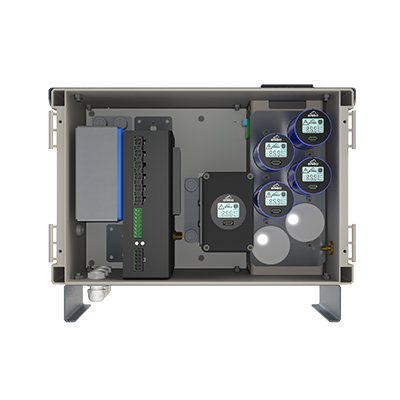

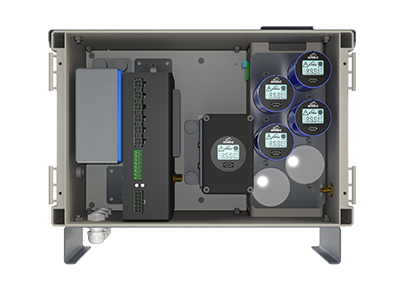

- Involucro di protezione dalle intemperie che include fino a 6 sensori in miniatura Cairsens, ciascuno dei quali misura uno o due inquinanti. I sensori devono essere selezionati dall’elenco, in base alle proprie esigenze specifiche.
- Opzionale: anemometro a ultrasuoni. Se questa opzione è selezionata, sostituisce un sensore Cairsens®
| Parametri misurabili | ||||
|---|---|---|---|---|
| Inquinante | Intervallo (ppb) |
Limite di rilevamento certificato (ppb)* |
Risoluzione (ppb) |
Codice ordine |
| NO2 | 0-250 | 20 | 1 | A40-0405 |
| O3 / NO2 | 0-250 | 20 | 1 | A40-0406 |
| SO2 | 0-1.000 | 50 | 1 | A40-0407 |
| CO | 0-20.000 | 50 | 1 | A40-0404 |
| H2 S / CH4S |
0-1.000 0-20.000 0-200.000 |
10 30 200 |
1 | A40-0401 A40-0402 A40-0403 |
| NH3 | 0-25.000 | 500 | 1 | A40-0408 |
| nmVOC | 0-16.000 0-2.000 |
500 200 |
1 | A40-0409 A40-0410 |
| PM10/PM2.5/PM1 | 0-1.000 µg/m3 | <5 µg/m3 | 0,01 µg/m3 | A40-0414 |
*Vengono forniti con certificato di taratura.
| Specifiche tecniche | |||||
|---|---|---|---|---|---|
| Alimentazione | Da 8 a 30 V CC / 2,5 A o batteria (inclusa) | ||||
| Batteria inclusa | 3,7 V – 22 Ah, Li-Ion ricaricabile a 18 V CC / 2 A o tramite pannelli solari (opzionale) | ||||

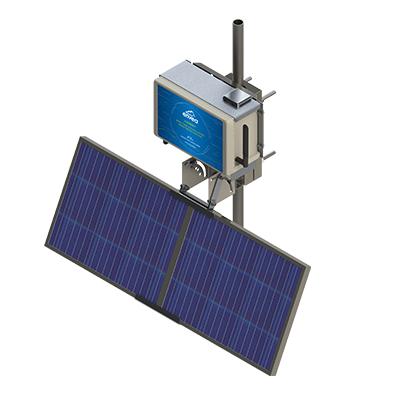

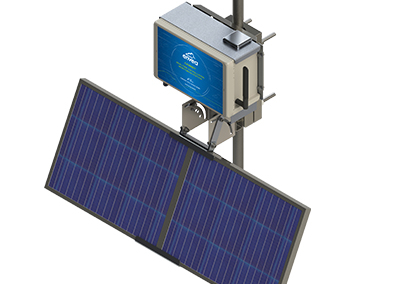

| Kit pannelli solari (opzionale) | 27 Watt. Staffa di montaggio inclusa | ||||
| Controllo e Scheda di trattamento dati | Microprocessore interno per acquisizione dati, gestione alimentazione e comunicazione ecc. Orologio in tempo reale incorporato (regolato automaticamente a ogni comunicazione) |
||||
| Comunicazione wireless | Tecnologia cellulare LTE – 3G / 4G o superiore (scheda SIM opzionale per i paesi europei, non fornita per gli altri paesi) Conformità normativa: direttiva R&TTE 1999/5/CE, Giappone JRF/JPA – FCC – IC |
||||
| Archiviazione dati | • Archiviazione interna su scheda micro SD di tutti i dati in caso di perdita della comunicazione cellulare • Memoria interna Cairsens® |
||||
| Montaggio | Kit di fissaggio per palo (⌀50 mm max) incluso. | ||||
| Dimensioni dell’alloggiamento Cairnet® con kit di fissaggio e antenna | 300 x 215 x 257 mm (L x A x P) | ||||
| Dimensioni dei pannelli solari con il relativo kit di fissaggio | 800 x 410 x 100 mm (L x A x P) | ||||
| Peso dell’alloggiamento Cairnet® | 4 Kg | ||||
| Peso del kit Pannelli Solari | 4,9 Kg | ||||
| Condizioni ambientali di utilizzo | -20°C a +50°C / RH 10% a 90% | ||||
| Opzione: anemometro a ultrasuoni (codice articolo A40-0220) |
|
||||
Caratteristiche della comunicazione cellulare:
- Tecnologia e bande di frequenza: LTE (1800, 2100, 2600 MHz), WCDMA (800,1700, 2100 MHz), GPRS/Edge (850 MHz, 900 MHz, 1800 MHz, 1900 MHz)
- Conformità normativa: Direttiva R&TTE 1999/5/EC Giappone JRF/JPA – FCC – IC
