Sistema di campionamento del gas nello stack

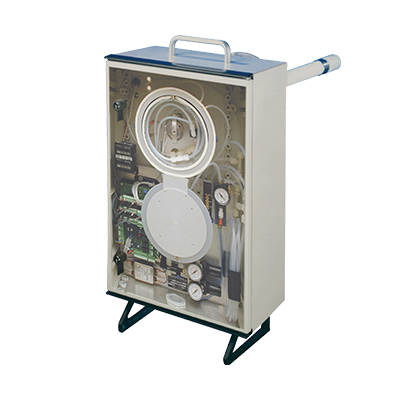

SEC™ BOX
Il sistema estrattivo a secco SEC™ asciuga il campione di gas nel punto di campionamento, eliminando la necessità di una costosa linea di campionamento riscaldata.
Utilizza un’esclusiva tecnica di permeazione ad alte prestazioni, progettata per soddisfare quasi tutte le condizioni del campione di gas. Ideale per gas altamente solubili e corrosivi.
Sensori di temperatura e velocità integrati opzionali o flussometro STACKFLOW 200 sulla stessa flangia
Da utilizzare con analizzatori non riscaldati come MIR 9000, MIR 9000e, MIR 9000CLD, MIR 9000ASD.
- Caratteristiche e Benefici
- Principali applicazioni
- Specifiche tecniche
- Technologia
- Certificazioni
- Scaricare
Il sistema di campionamento SEC utilizza il metodo Cold Dry Extractive (Dry Basis Analysis).
- Sonda di campionamento dotata di filtrazione particellare a doppio stadio
- Iniezione diretta di gas di span per una calibrazione completa del sistema
- Il sistema di essiccazione basato sulla permeazione evita la perdita di gas altamente condensabili (ad esempio HCl, SO2, NO2 e HF)
- Funzionalità di back-purge automatica e periodica per intervalli di manutenzione più lunghi
- Campione pulito e asciutto trasferito tramite linea non riscaldata (fino a 100 m di distanza) a temperatura ambiente
- Ampia selezione di sonde disponibili (a seconda delle condizioni di processo: diametro del camino, temperatura del gas, contenuto di acqua, concentrazione di particolato)
- Sonda riscaldata con scelta di materiali e lunghezze
- Incenerimento dei fanghi
- Turbine a gas
- Centrali elettriche
- Caldaie
- Cartiere
- Cemento
- Caldaie
- Cartiere
- Industria del vetro, petrolchimica e chimica
- Incenerimento dei rifiuti (energia municipale da rifiuti o industriale)
| Specifiche tecniche | |
|---|---|
| Gas campione max. punto di rugiada | 75°C (45% H2O) |
| Filtro primario (nella sonda) | 20 μm (a seconda del tipo di sonda) |
| Filtro fine (nella scatola) | 0,5 μm |
| Portata del campione | Da 20 a 40 l/h |
| Dimensioni | 400 x 600 x 200 mm (L x A x P) |
| Peso | 15 kg (involucro IP65) |
| Alimentazione | 230 V/50 Hz o 110 V/50-60 Hz |
| Consumo | 500 VA |
| Temperatura di esercizio | -10°C a + 40°C (fino a 50°C con opzione Vortex cooler) |
| Flangia | DN100/PN20 – 4’’/150 lbs (altri su richiesta) |
Cold Dry Extractive (analisi su base secca)
Il campione di gas viene estratto e condizionato prima del trasporto, in modo da rimuovere tutta l’umidità e i componenti condensabili prima dell’analisi. All’arrivo all’analizzatore, il campione è pulito, asciutto, a temperatura ambiente e privo di interferenze dovute all’acqua.
Il campione di gas viene estratto e condizionato prima del trasporto, in modo da rimuovere tutta l’umidità e i componenti condensabili prima dell’analisi. All’arrivo all’analizzatore, il campione è pulito, asciutto, a temperatura ambiente e privo di interferenze dovute all’acqua.
CONFORMITÀ CON: Regolamento UE IED (direttive WID / LCPD / MCPD) e US EPA (40 CFR 60 e 75)
