CAMPIONATORE FISSO PER DIOSSINE E FURANI
Amesa-D
Monitoraggio in continuo delle emissioni di diossine e furani mediante campionamento a lungo termine in accordo ai metodi EN 1948-1 e CEN/TS 1948-5. Certificato TÜV e MCERT, omologato ETV EPA
Il sistema AMESA-D campiona in modo isocinetico, usando la tecnica della sonda raffreddata (con raffreddamento ad acqua), raccogliendo il campione su una cartuccia adsorbente riempita con XAD-II per il campionamento a lungo termine di diossine (PCDD), furani (PCDF) e altri contaminanti organici persistenti (POP).
- Caratteristiche e Benefici
- Principali applicazioni
- Specifiche tecniche
- Dati tecnici
- Certificazioni
- Scaricare
- Campionamento isocinetico tramite tubo di Pitot integrato nella sonda di campionamento
- Campionamento continuo automatico di diossine in pila da 4 ore a 6 settimane (programmabile)
- Adsorbimento su cartuccia esclusiva XAD-II
- Diossine di tutte e 3 le fasi (gassosa, solida e legata al liquido) vengono raccolte in una cartuccia
- Filtro antipolvere ad alta efficienza
- Condizioni operative di campionamento completamente automatizzate
- Sonda raffreddata composta da materiali e lunghezze diverse per adattarsi all’applicazione
- Inceneritori di rifiuti domestici
- Inceneritori di rifiuti speciali
- Inceneritori di rifiuti ospedalieri
- Centrali termoelettriche
- Cementifici
- Impianti metallurgici
- Cartiere, ecc.
| Specifiche tecniche | |
|---|---|
| Intervallo di misura | 0,0001–10 ng I-TEQ / m³ (intervallo di certificazione QAL1: 0–0,5 ng I-TEQ / m3) |
| Intervallo di campionamento | da 6 ore fino a 6 settimane |
| Gas di combustione temperatura | fino a 70˚C senza raffreddamento / fino a 400˚C con raffreddamento |
| Concentrazione massima di polvere nei gas di combustione | 100 mg/m3 |
| Velocità dei gas di combustione | da 1 a 30 m/s |
| Temperatura di esercizio (armadio elettrico) | da +5 a + 40˚C (condizionatore d’aria opzionale per temperature superiori a +40˚C) |
| Umidità relativa massima (armadio elettrico) | 50% |
| Ciclo di controllo isocinetico | 1 sec |
| Precisione di misurazione della velocità | ± 1% dell’intervallo di misurazione |
| Precisione della misurazione del volume | ± 1,5% dell’intervallo di misurazione |
| Capacità della memoria interna | (facoltativo) valori medi di mezz’ora fino a 7 mesi |
| Multiplexing | (facoltativo) fino a 2 punti di campionamento |
Sonda di campionamento
-
- Lunghezza: da 350 a 2000 mm
- Diametro albero sonda: 60 mm
- Diametro punta sonda libera da 3 a 12 mm (principalmente 5 e 6 mm)
- Montaggio a pila: flangia DN 100 (altre flange su richiesta)
- Materiale: titanio (vetro opzionale)
Unità di campionamento
Unità standard
-
- Dimensioni: 600×600×220mm (H×W×D)
- Peso: circa 32kg
- Cartuccia assorbente: XAD-2

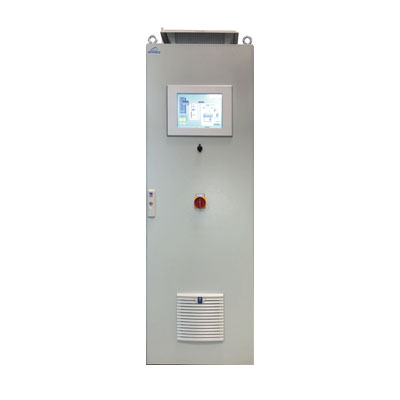

Armadio di controllo
- Dimensioni: 1800 × 600 × 500 mm (H × W × D) / per la versione multiplex 2000 x 800 x 600 mm (H x W x D)
- Peso: circa 185 kg / per la versione multiplex circa 250 kg
Servizi
- Aria compressa: da 3 a 7 bar, secca, priva di olio
- Collegamento aria compressa: tubo flessibile 8×1 o 6×1 mm
- Acqua di raffreddamento: da 0,5 a 5 l/min (in base alla temperatura dei fumi) / (assolutamente essenziale per temperature dei fumi >70˚C, raffreddatore a circuito chiuso opzionale se l’acqua del rubinetto non è disponibile)
- Collegamento acqua: tubo flessibile 1/2” (ingresso e ritorno)
- Alimentazione elettrica: 230 V CA, 50 Hz (opzione 115 V, 50/60 Hz)
- Consumo energetico: Armadio di controllo: circa 0,85 kW; Armadio di controllo con lato condizionatore d’aria a parete: circa 1 kW; Scatola cartuccia: 0,25 kW
- Fusibile: Armadio di controllo: 16 A / Scatola cartuccia: 6 A
Opzioni
- Multiplexing automatico (fino a 2 unità di campionamento)
- Raffreddatore sonda di campionamento
- Unità flash USB
- Scatola di trasporto cartuccia XAD II per cartuccia XAD II
- Filtro antipolvere non riscaldato integrato per analisi separate di diossine legate a particelle e diossine gassose
- Software AMESADAT per leggere il protocollo di campionamento dall’unità flash USB
- Software di monitoraggio remoto AMESA-SV tramite connessione TCP/IP o router wireless
Le misurazioni AMESA® D sono conformi agli standard EN 1948-1, CEN/TS 1948-5. Il sistema è certificato QAL 1 secondo EN14181 ed è stato pubblicato il 1° aprile 2014 dal Ministero federale della giustizia e della tutela dei consumatori nella Gazzetta federale tedesca come tipo di prestazione testato. Finora il sistema AMESA® D è l’unico strumento sul mercato per il campionamento a lungo termine delle diossine, che è certificato QAL 1. L’allegato normativo C di CEN/TS 1948-5 richiede un test di prestazione di tipo per ogni sistema che dovrebbe essere utilizzato per questa applicazione. Prima della certificazione QAL 1, il sistema AMESA® ha superato diversi test di prestazione di tipo e certificazioni come segue:
- Nel 1997, il sistema brevettato AMESA® ha superato con successo un test di prestazione di tipo eseguito da TÜV Rheinland (n.: 936/808017A 12.8.1997) secondo i requisiti minimi notificati dall’UE per i sistemi di campionamento a lungo termine (notifica UE 97/26/D). Pertanto AMESA® è stato pubblicato nella Gazzetta Ministeriale congiunta tedesca (GMBl, 13 gennaio 1998, pagina 10) emessa dal Ministero federale dell’ambiente, della conservazione e della sicurezza dei reattori (BMU).
- Nel 2002, AMESA® ha ottenuto l’approvazione TÜV secondo le normative TUVdotCom (ID TUVdotCom: 0011005400, numero di approvazione del tipo 936/805017B). Oltre al test di prestazione, tale approvazione includeva già un audit annuale da parte del TUV simile alla successiva EN 15267 pubblicata, che assicura che gli effettivi sistemi AMESA® prodotti siano conformi ai requisiti del test durante il test di prestazione.
- Nell’ottobre 2005, dopo una prova sul campo di 3 mesi e test di laboratorio, AMESA® ha ricevuto la certificazione MCERTS (n. Sira MC 050064/00), basata sugli “Standard di prestazione MCERTS e procedure di test per campionatori isocinetici automatici versione 2”.
Tutti i dispositivi di misurazione di AMESA®, necessari per garantire un campionamento corretto (misurazione del volume, controllo isocinetico, misurazione della temperatura e della pressione ecc.) sono stati testati in modo molto intensivo durante i test TÜV e MCERT, garantendo così un calcolo perfetto della concentrazione media di diossina nel tempo di campionamento. I test più rilevanti sono quelli relativi alle caratteristiche di adsorbimento del sistema (ad esempio, possibile penetrazione di diossine attraverso la cartuccia, possibili perdite di diossine nella linea di campionamento e condensa, ecc.), che vengono eseguiti esclusivamente nel test di prestazione di tipo QAL1 e TÜV più rigoroso.
Certificato QAL1:
