MISURA DELLA PORTATA VOLUMETRICA
Misura della portata volumetrica, soprattutto in applicazioni polverose. Facile installazione su condotti esistenti, non sono necessarie conversioni Venturi o simili. Può essere utilizzato in ambienti con bassi carichi di polvere o in condizioni difficili con, ad esempio, alte temperature o carichi di polvere elevati.

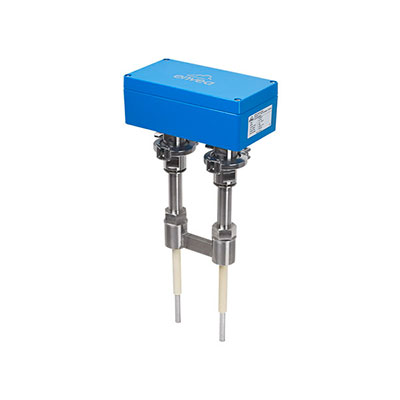

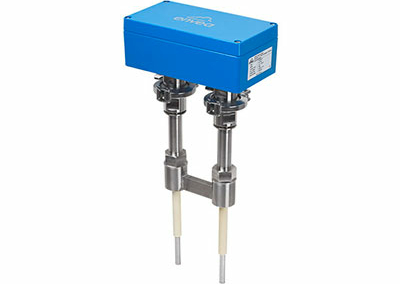

AirFlow P è il dispositivo di misurazione perfetto per la misurazione della portata volumetrica in posizioni in cui le misurazioni della pressione differenziale non possono essere utilizzate a causa di un eccessivo carico di polvere o dove le conversioni dei condotti non sono possibili o desiderabili.

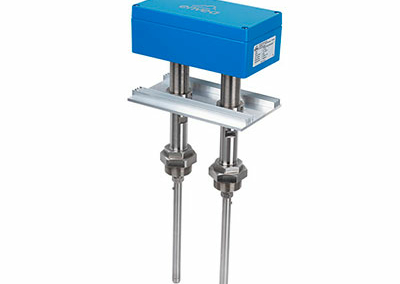

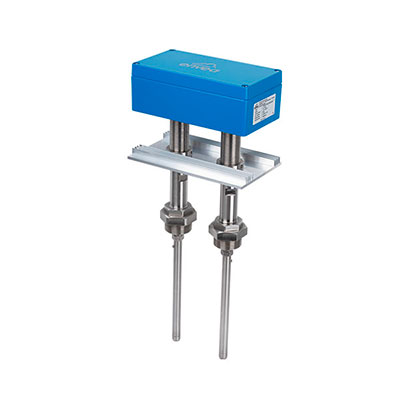

Disponibile nuova versione per alte temperature, adatta per applicazioni fino a 800°C
- Valori di misura affidabili anche in applicazioni polverose
- Facile da adattare
- Non è necessaria alcuna calibrazione
- Uscita in metri cubi operativi
- Adatto a tutti i diametri e geometrie
- Non è necessario alcun Venturi (costrizione)
- Adatto per applicazioni fino a 800 °C
- Cemento
- Chimica
- Energia
| Specifiche tecniche | |
|---|---|
| Materiale su misura | Polvere |
| Principio di funzionamento | Elettrodinamico |
| Temperatura di processo versione standard | -20 … +150 °C |
| Temperatura di processo versione ad alta temperatura | -20 … +800 °C |
| Montaggio | Saldatura su presa, TriClamp |
| Tipo di trasporto | Trasporto aereo |
| Portate | Fino a 20 g/m³ |
| Diametro tubo | Indipendente |
| Classificazione ATEX | No |
| Uscita | Relè, uscita analogica |
| Dati tecnici | |
|---|---|
| Sensore | |
| Alimentazione | 24 V CC, alimentati dall’unità di valutazione |
| Campo di misura | da 1 mg/m³ |
| Campo di velocità | 1 m/s … 100 m/s |
| Temperatura di processo versione standard | -20 … +150 °C |
| Temperatura di processo versione ad alta temperatura | -20 … +800 °C |
| Temperatura ambiente | -20 … +60 °C |
| Materiale dell’alloggiamento | Alluminio |
| Materiale asta sensore | Acciaio inossidabile |
| Tipo di protezione | IP65 |
| Dimensioni | 220 x 840 x 120 mm (L x A x P) |
| Peso | 5,5 kg |
| Unità di valutazione (guida DIN) | |
| Alimentazione | 24 V CC ± 10 % |
| Consumo energetico | 20 W / 24 VA |
| Tipo di protezione | IP40 secondo EN 60 529 |
| Temperatura ambiente di esercizio | -10 … +45 °C |
| Dimensioni | 23 x 90 x 118 mm (L x A x P) |
| Peso | Circa 172 g |
| Fissaggio su guida DIN | DIN 60715 TH35 |
| Sezione del cavo dei morsetti di collegamento | 0,2 – 2,5 mm² [AWG 24-14] |
| Uscita di corrente | 1 x 4 … 20 mA (0 … 20 mA), carico < 500 Ω (attivo) |
| Interfaccia | Modbus RTU (RS 485) / USB |
| Uscita impulsi | Collettore aperto – max. 30 V, 20 mA |
| Contatto relè | Carico nominale massimo: 250 V CA Corrente di picco massima: 6 A Max. carico nominale 230 V CA: 250 VA Capacità di interruzione massima DC1: 3/110/220 V: 3/0,35/0,2 A Carico di commutazione minimo: 500 mW (10 V / 5 mA) |
| Backup dati | Memoria flash |
| Unità di valutazione (alloggiamento da campo) | |
| Alimentazione | 110 / 230 V CA 50 Hz (opzionale 24 V CC) |
| Consumo energetico | 20 W / 24 VA |
| Tipo di protezione | IP65 secondo EN 60 52910.91 |
| Temperatura ambiente di esercizio | -10 … +45 °C |
| Dimensioni | 258 x 237 x 174 mm (L x A x P) |
| Peso | Circa 2,5 kg |
| Interfaccia | RS 485 (Modbus RTU) / USB |
| Connettori a vite per cavi | 3 x M20 (4,5 – 13 mm Ø) |
| Sezione trasversale del cavo dei terminali di collegamento | 0,2 – 2,5 mm² [AWG 24-14] |
| Uscita di corrente | 3 x 4 … 20 mA (0 … 20 mA), carico < 500 Ω (attivo) |
| Uscita a impulsi | Collettore aperto – max. 30 V, 20 mA |
| Contatto relè | Carico nominale massimo: 250 V CA Corrente di picco massima: 6 A Max. carico nominale 230 V CA: 250 VA Capacità di interruzione massima DC1: 3/110/220 V: 3/0,35/0,2 A Carico di commutazione minimo: 500 mW (10 V / 5 mA) |
| Backup dati | Memoria flash |

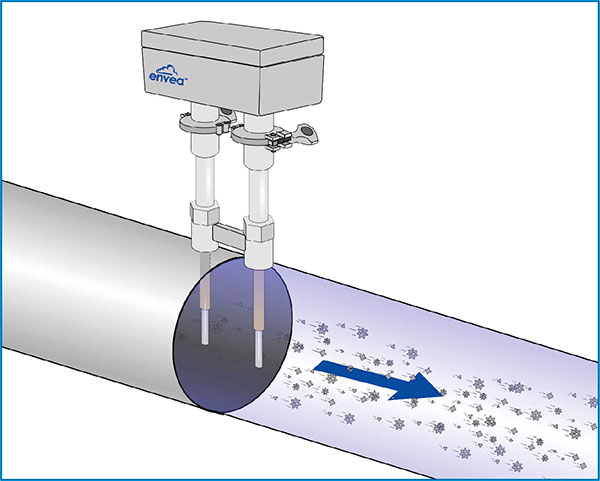

Se l’area del condotto è memorizzata sull’unità di valutazione, il sistema AirFlow P fornisce un segnale all’uscita analogica metri cubi all’ora (v x A).
Utilizzando le ultime tecnologie, è possibile misurare una portata volumetrica con AirFlow P in condotti di gas puliti con un carico di polvere di soli pochi mg/m3.
È anche possibile utilizzare AirFlow P come un puro dispositivo di misurazione della velocità, ad esempio per mantenere costante la velocità effettiva del materiale.
