Misura di mercurio totale alle emissioni. Certificato QAL1

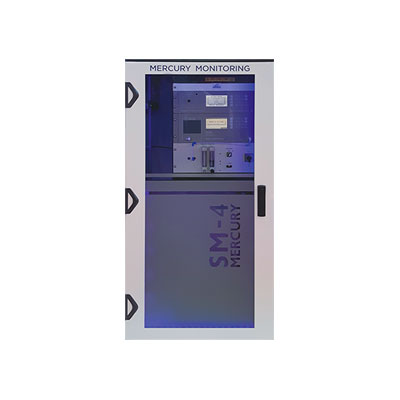

SM-4
Misurazione continua, precisa e affidabile delle emissioni totali di mercurio, anche in concentrazioni molto basse e all’interno di matrici complesse (SO2, NOx, HCl, ecc.)
Con oltre 20 anni di esperienza, Mercury Instruments (parte del gruppo ENVEA) è stata la prima compagnia a sviluppare analizzatori di mercurio utilizzando un metodo termocatalitico a secco invece della chimica a umido.
L’analizzatore di mercurio SM-4 è certificato QAL1 ed è pronto a soddisfare i futuri requisiti normativi (convenzione Minamata e direttive europee per centrali termiche e inceneritori)
- Caratteristiche e Benefici
- Principali applicazioni
- Specifiche tecniche
- Dati tecnici
- Certificazioni
- Scaricare
- Monitoraggio automatico e continuo delle emissioni totali di mercurio nei gas di scarico. Certificato QAL 1
- Misurazione estremamente precisa e affidabile
- Funzione di back-flush automatico
- Misurazione continua di Hg totale (elementare, ionico e organico)
- Nessuno spreco di liquidi o condensa generata
- Diluizione del campione direttamente nel punto di campionamento, consentendo un ampio intervallo di misurazione e eliminazione delle interferenze dei gas di matrice, nessun trasporto di Hg ionico
- Il sistema di campionamento, composto dalla sonda, dall’unità di diluizione e dal convertitore catalitico a bassa temperatura, è completamente riscaldato per evitare l’adsorbimento del mercurio
- Manutenzione molto bassa (intervallo di manutenzione: ≥ 3 mesi) – può essere automatizzato
- Sensibilità ultra elevata: il basso intervallo di misurazione è 0,05 µg/m3
- Approvato e certificato da TÜV Rheinland (QAL1)
- Opzioni principali:
- Speciazione del mercurio
- Generatore di gas di calibrazione Hg elementare NIST tracciabile, installato all’interno dell’armadio dell’analizzatore
- Sistemi di calibrazione automatici (ossidati ed elementari)
- QAL3 automatico
- Lunghezza della linea di campionamento fino a 100 m (300 piedi)
Monitoraggio del mercurio perfettamente adattato per l’analisi continua del mercurio in:
- Centrali elettriche a carbone (prima e dopo gli assorbitori di mercurio)
- Monitoraggio delle emissioni per impianti ai sensi di 13. e 17. BImSchV
- Fornaci per cemento
- Fonderie produttrici di acido solforico
- Impianti di incenerimento dei rifiuti (rifiuti industriali, sanitari, fanghi di depurazione…)
- Trattamento termico di terreni contaminati, rifiuti pericolosi
- Impianti metallurgici con potenziale Emissioni di Hg…
| Specifiche tecniche | |
|---|---|
| Principio di misurazione | riduzione termocatalitica a camino, amalgamazione (MI GoldTrap), assorbimento atomico a vapore freddo (CVAAS) a 253,7 nm |
| Componente misurata | Mercurio totale (speciazione ionica ed elementare come opzione) |
| Sorgente UV | Lampada al mercurio a bassa pressione senza elettrodi (EDL) |
| Metodo di stabilizzazione | Metodo del raggio di riferimento |
| Cella ottica | Silice fusa (Suprasil), l: circa 230 mm, riscaldata circa 45° |
| Intervalli di misura | 0,05 μg/m3 – 500 μg/m3 Hg (fino a 1000 µg/m3 come opzione) |
| Limite di rilevamento | 0,0001 μg/m3 (Rilevatore); < 0,01 μg/m3 (Sistema) |
| Tempo di risposta T90 | 180 – 360 sec |
| Calibrazione | – automatico, con generatore di gas di calibrazione integrato per Hg elementare (opzione); – automatico, con generatore di gas di calibrazione integrato per Hg ionico (opzione); – manuale, con raccordo riscaldato integrato per collegare il gas di calibrazione fornito esternamente (ad es. HOVACAL®) |
| Dati tecnici | |
|---|---|
| Uscite segnale | analogico: 4-20 mA (500 Ω max.); seriale: RS232; Modbus RTU/RS485 (opzione); Ethernet (opzione) |
| Stato in uscita | 3 coppie di contatti relè (contatti puliti) |
| Accesso remoto | Software modem e SM-4 (opzione) |
| Max. temperatura campione | 250 °C (altre su richiesta) |
| Intervallo di temperatura ambiente consentito | Da -5 a 40 °C |
| Lunghezza della linea campione | fino a 30 m (opzione fino a 100 m) |
| Alimentazione | 230 V CA / 50 Hz (110 V CA / Opzione 60 Hz) |
| Consumo di energia elettrica | Armadio analizzatore: 450 VA; Unità sonda-convertitore: 1000 VA; Linea di campionamento riscaldata: 30 VA/metro |
| Dimensioni (A x L x P) | Armadio analizzatore: 161 x 80 x 60 cm; Unità sonda-convertitore: 36 x 36 x 66 cm; Controller sonda: 48 x 44 x 27 cm |
| Peso | Armadio analizzatore (incluso calibratore automatico): 130 kg; Unità convertitore sonda: 28 kg; Controller sonda: 14 kg |
Conformità con:
- US EPA 40CFR60 PS-12A Mercury CEMS;
- Convenzione di Minamata e Direttive europee per centrali termoelettriche e inceneritori
- EN 15267 (normativa europea);
-
Direttiva sulle emissioni industriali (IED)
-
Direttiva sul controllo integrato della prevenzione dell’inquinamento (IPPC),
-
Direttiva sui grandi impianti di combustione (LCPD)
-
Direttiva sugli impianti di combustione medi – MCP (UE) 2015/2193
-
Direttiva sull’incenerimento dei rifiuti (WID)
Approvato e certificato QAL 1 da TÜV Rheinland Energie und Umwelt GmbH, Colonia, (QAL1)
I nostri analizzatori di mercurio sono fabbricati secondo le norme di qualità ISO 9001.
Approvato CE
