MISURA DI PORTATA SOLIDI A BASSA CONCENTRAZIONE

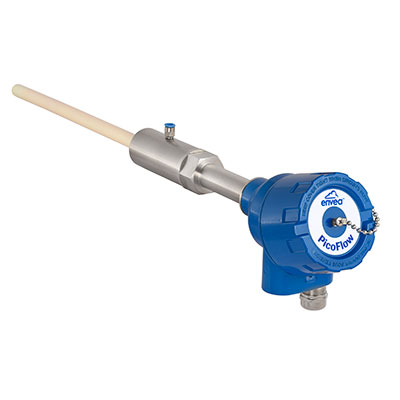

PicoFlow

Perfettamente dimensionato per il controllo e la regolazione dei reagenti solidi nel trattamento dei fumi e nelle linee di trasporto con bassissima concentrazione di materiale

Sensore elettrodinamico per la misurazione del flusso di piccoli flussi solidi

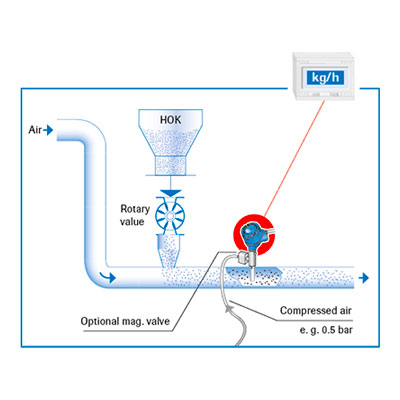

Utilizzo in trasportatori pneumatici del flusso d’aria
in applicazioni di caduta libera con una velocità di caduta di almeno 2 m/s (altezza di caduta di circa 25 cm)
adatto per carichi molto piccoli
Protezione dall’usura grazie all’antenna rivestita in ceramica

Misura di portate molto basse





Particolarmente indicato per applicazioni pneumatiche per portate di materiale da pochi g/h fino a poche centinaia di kg/h (a seconda dell’applicazione)

Molto affidabile per applicazioni in caduta libera con una velocità di caduta di almeno 2 m/s (altezza di caduta di circa 25 cm)

Nei casi in cui gli strumenti di misurazione della polvere non sono all’altezza e gli strumenti di misurazione della portata sono sovraspecificati

PicoFlow è perfettamente adatto per applicazioni industriali, in particolare nella produzione di energia o negli impianti di cemento, dove può essere utilizzato per regolare o controllare reagenti aggiuntivi nel trattamento dei gas di combustione: iniezione di carbone attivo, minsorb, coke di lignite…

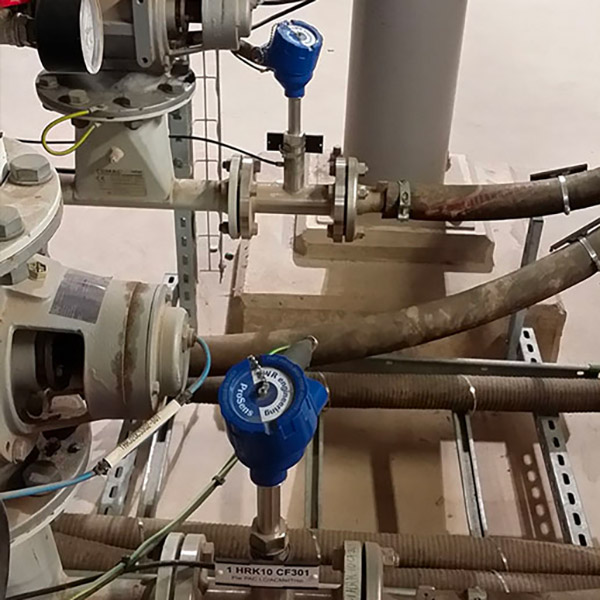

Incenerimento dei rifiuti
Acciaio
Chimica
Energia
Cemento
Farmaceutica

Specifiche tecniche
Materiale su misura	Polvere, polveri o granulati max. granulometria 10 mm
Principio di funzionamento	Elettrodinamico
Pressione di processo	max. 10 bar
Temperatura di processo	+150°C
Montaggio	Tramite collegamento di processo
Tipo di trasporto	Fase magra pneumatica, caduta libera verticale dopo l’alimentatore
Portate	A seconda dell’applicazione
Diametro del tubo	Max. 1000 mm
Classificazione ATEX	Categoria 1/2
Uscita	4…20mA, Modbus, Profibus

Trasporto pneumatico e caduta libera
Misurazioni assolute in g/h o kg/h

Materiali: tutti i tipi di polvere, polvere e granuli

Resistente all’usura

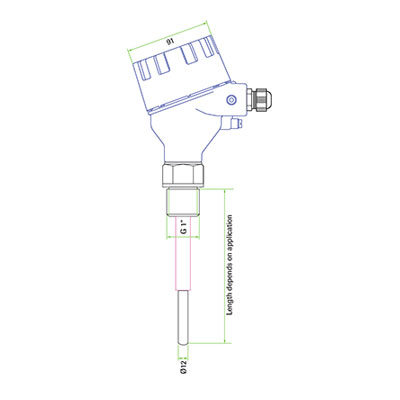

Dati tecnici del sensore
Alloggiamento	Alluminio
Tipo di protezione	IP 66; ATEX: Cat. 1/2 GD
Temperatura di funzionamento	Processo: -20 … +150 °C Ambiente: -20 … + 60 °C
Max. pressione di esercizio	10 bar
Peso	1,5 kg
Asta sensore	Acciaio inossidabile, rivestito in ceramica, max. 450 mm
Precisione	± 5 % nell’intervallo calibrato

Dati tecnici del trasmettitore
	Trasmettitore (guida DIN)	Trasmettitore (alloggiamento da campo)
Alimentazione	24 V CC ±10 %	110 / 230 V CA 50 Hz (opzionale 24 V DC)
Consumo energetico	20 W / 24 VA
Tipo di protezione	IP 40 secondo EN 60 529	IP 65 secondo EN 60 529/10.91
Temperatura ambiente di funzionamento	-10 … +45 °C
Dimensioni (L x A x P)	23 x 90 x 118 mm	258 x 237 x 174 mm
Peso	Circa 172 g	Circa 2,5 kg
Sezione trasversale del cavo dei terminali di collegamento	0,2-2,5 mm2 [AWG 24-14]
Uscita di corrente	1 x 4 … 20 mA (0 … 20 mA), carico < 500 Ω	3 x 4 … 20 mA (0 … 20 mA), carico < 500 Ω
Interfaccia	RS 485 (ModBus RTU) / USB
Uscita impulsi	Collettore aperto – max. 30 V, 20 mA
Contatto relè	Carico nominale massimo: 250 V CA Max. corrente di picco: 6 A Carico nominale massimo 230 V CA: 250 VA Capacità di interruzione massima DC1: 3/110/220 V: 3/0,35/0,2 A Carico di commutazione minimo: 500 mW (10 V / 5 mA)
Backup dati	Memoria flash

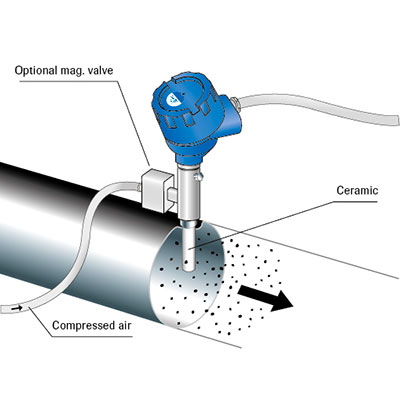

PicoFlow può essere installato in condotti e tubazioni metalliche.

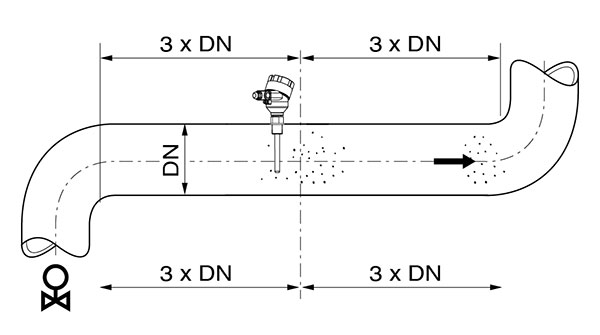

Deve essere installato il più lontano possibile da curve e altri raccordi come valvole e slitte. La distanza tra l’asta del sensore e i raccordi nel condotto deve essere almeno tre volte il diametro del condotto in ogni direzione del flusso.

I condotti non metallici devono essere rivestiti con una guaina metallica, una lamina metallica o una griglia metallica a maglie strette per una lunghezza di almeno cinque volte il diametro del condotto.
Dopo aver deciso la posizione di installazione, praticare un foro nella parete del condotto in cui la presa di saldatura in dotazione può essere saldata perpendicolarmente al tubo. Quindi avvitare l’asta del sensore nella presa utilizzando la filettatura a vite.
