MONITORAGGIO DEL FLUSSO DI SOLIDI NELLE TUBAZIONI FLESSIBILI
FlowJam T

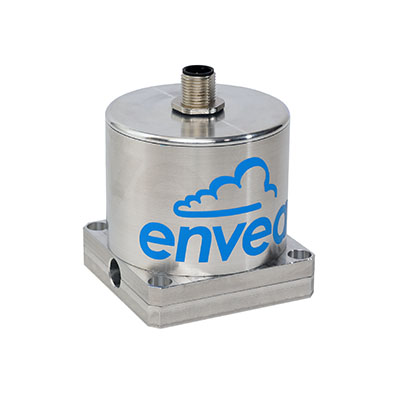

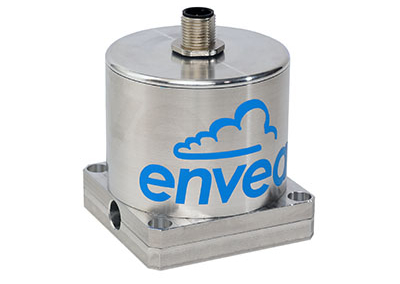

Il FlowJam T è un sensore progettato appositamente per monitorare il flusso di solidi che vengono trasportati attraverso tubazioni sottili.
Il sensore può essere utilizzato per tubi di materiale elettricamente non conduttivi, come plastica o gomma, con diametro esterno compreso tra 4 e 25 mm.

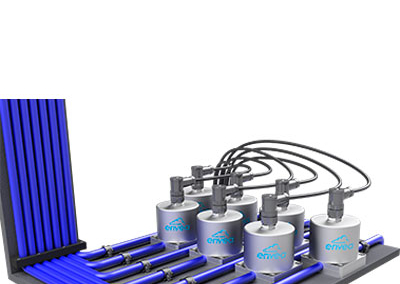

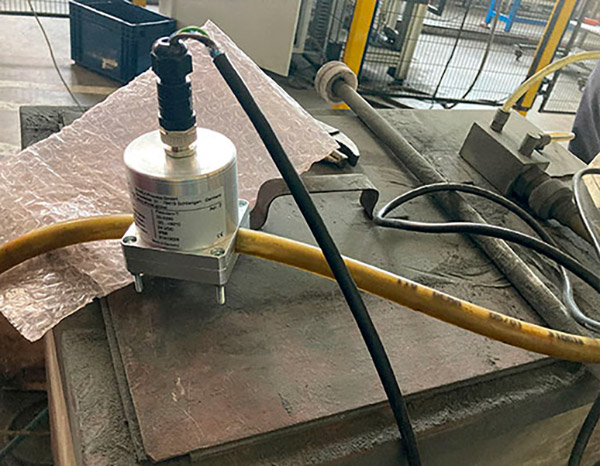

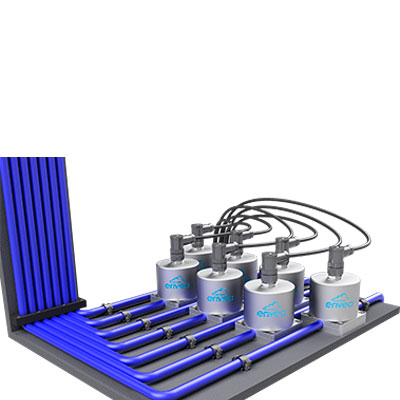

Il sensore viene montato intorno al tubo per la misurazione. Nessuna parte del sensore è a contatto con il materiale da misurare, ovviando così al fenomeno dell’erosione.
Monitoraggio del flusso di materiale su linee di tubi flessibili per piccole quantità
- misurazione triboelettrica
- sezione trasversale libera
- Plug & Play
- monitoraggio della tendenza per la portata
- adatto per condotte con diametro esterno: 4 … 25 mm
- dispositivo compatto
- facile retrofitting
- Verniciatura a polvere
- Taglio ad acqua
- Sabbiatura
- Stampa 3D
| Specifiche tecniche | |
|---|---|
| Materiale da rilevare | Polvere, polveri o granulati |
| Principio di funzionamento | Triboelettrico |
| Pressione di processo | Indipendente |
| Temperatura di processo | -20 … +60 °C |
| Montaggio | Clamp-on |
| Tipo di trasporto | In tubi flessibili |
| Portate | Nessun limite |
| Diametro tubo/intervallo di rilevamento | Da 4 a 25 mm |
| Classificazione ATEX | No |
| Uscita | Relè, tendenza 4…20 mA |
| Dati tecnici del sensore | |
|---|---|
| Alimentazione | 24 V CC |
| Connessione | Spina M12 |
| Materiale dell’alloggiamento | Alluminio |
| Protezione tipo | IP 64 |
| Temperatura di processo | -20 … +60 °C |
| Temperatura ambiente | -20 … +60 °C |
| Uscita analogica | 1 x 4 … 20 mA (0 … 20 mA), carico < 500 Ω (attivo) |
| Uscita relè | NO (contatto di chiusura); max. 250 V CA / 0,5 A; 30 V CC / 1 A |
| Diametro esterno possibile | Da 4 a 25 mm |
| Dimensioni | Larghezza: 62 mm, Profondità: 62 mm, Altezza: dipende dal diametro esterno Ø (con Ø 8 mm l’altezza è 75 mm) |
FlowJam T rileva tutti i tipi di flussi solidi che si muovono attraverso l’area di rilevamento. Il rilevamento viene eseguito indipendentemente dalla direzione del movimento, tramite le scariche triboelettriche delle particelle.
Il movimento del materiale nelle condotte non metalliche viene visualizzato sull’uscita analogica come tendenza e sull’uscita relè come stato di commutazione.
Tramite l’uscita tendenza è possibile visualizzare, ad esempio, se viene trasportato più o meno materiale attraverso il tubo. È anche possibile osservare il flusso del materiale per una distribuzione uniforme. Tramite il contatto relè è possibile emettere informazioni aggiuntive su Flow/NoFlow.
Il movimento del materiale nelle condotte non metalliche viene visualizzato sull’uscita analogica come tendenza e sull’uscita relè come stato di commutazione.
Tramite l’uscita tendenza è possibile visualizzare, ad esempio, se viene trasportato più o meno materiale attraverso il tubo. È anche possibile osservare il flusso del materiale per una distribuzione uniforme. Tramite il contatto relè è possibile emettere informazioni aggiuntive su Flow/NoFlow.
Sistema:
FlowJam T è un dispositivo compatto ed è collegato tramite una spina a 8 pin. Per la parametrizzazione del sensore, potrebbero essere forniti un convertitore Modbus-USB e un software.
