Misurazione online senza contatto dell'umidità per i solidi

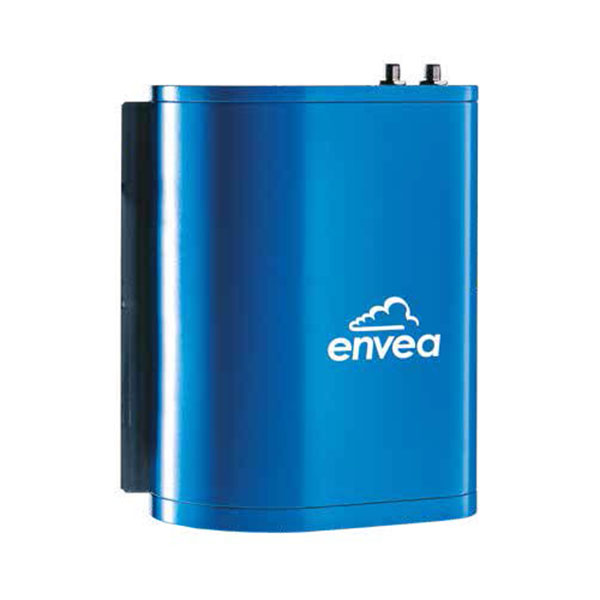

M-Sens NIR

ENVEA M-Sens NIR è la tecnologia di spettroscopia nel vicino infrarosso (NIR). Utilizzando una soluzione software intelligente, M-Sens NIR fornisce una misurazione dell’umidità istantanea, accurata e non distruttiva, senza contatto.

La spettroscopia nel vicino infrarosso (NIR) utilizza la trasmissione e l’assorbimento della luce per misurare l’umidità in un materiale campione.

M-Sens NIR può essere utilizzato su vari tipi di materiali, è una misurazione dell’umidità online senza contatto.

Poiché il NIR penetra più in profondità nel materiale sfuso rispetto al medio infrarosso, fornisce misurazioni migliori e più affidabili su una linea di produzione.

Misurazione dell’umidità senza contatto con elevata precisione





Misurazione online senza contatto
Non distruttivo per tutti i materiali
Design robusto, IP69, temperatura ambiente fino a 80 °C
Opzionale: misurazione della temperatura del materiale

Registri a breve e lungo termine
Misurazione dell’umidità in percentuale
Il monitoraggio continuo IoT dello stato del sensore aumenta i tempi di attività

Cemento
Chimica
Asfalto
Cibo
Vetro
Grano

Materiali conduttivi
Calce
Minerali
Acciaio
Legno
Fonderia

Materiali da costruzione
Biomassa
Riciclaggio
Materiali da costruzione
Energia pianta

SPECIFICHE TECNICHE
Materiale da misurare	Polvere, granulati e altri solidi sfusi
Luogo da misurare	Trasportatore a coclea, trasportatore a nastro, slitta
Principio di funzionamento	Spettrografia NIR
Intervallo di umidità	Da 0 a 95% (a seconda dell’applicazione)
Temperatura del materiale	Max. 400°C
Misurazione della temperatura	Opzionale
Montaggio	Palo
Uscita	4…20mA, Modbus, Profinet

SENSORE
Intervallo di umidità	Min: 0,1%, Max: 95% (± 0,1%)
Temperatura ambiente di esercizio	0 – 80°C
Area di misurazione	25 mm
Distanza del prodotto	20,3 – 40,6 cm
Frequenza di campionamento	60 calcoli/secondo
Potenza	90 – 260 V CA
Uscite	2 x 4-20 mA, opzionale I/O discreti
Contenitore/Peso	Alluminio / 5,4 kg
Certificazioni	CE, IP69
Dimensioni	279,4 x 260,35 x 152,4 mm (A x L x P)

DATABASE e INTERFACCE SOFTWARE
Interfacce bus opzionali	Ethernet, Ethernet/IP, Profinet, Profibus-DP, Modbus-TCP/IP, Modbus RTU, RS485, DeviceNet
Software	Applicazione basata su Windows, richiede Win7 o versione successiva

DISPLAY OPERATORE (OPZIONALE)
Display	Touchscreen capacitivo a colori da 7 pollici
Alimentazione	24 V CC
Cavo	Ethernet
Involucro/Peso	Alluminio / 1,8 kg
Temperatura ambiente di funzionamento	Da 0 a 50˚C
Dimensioni	241,3 x 158,75 x 69,85 mm (L x P x A)

ACCESSORI (OPZIONALI)
Sensore di temperatura	Misura il materiale nell’intervallo 0 – 400 °C
Attacco Opto-Port	Questo attacco in acciaio inossidabile consente al sensore di adattarsi a una varietà di situazioni, come trasportatori a coclea e trasportatori a caduta libera. Può essere ordinato con un sistema di soffiaggio dell’aria per campioni in caduta libera.
Protezione antipolvere	Garantisce che il sensore fornisca risultati coerenti e precisi, impedendo l’accumulo di polvere e sporcizia sulla lente
OPTO 22 I/O discreti	Uscita per allarmi (LOP, HH, H, L, LL)

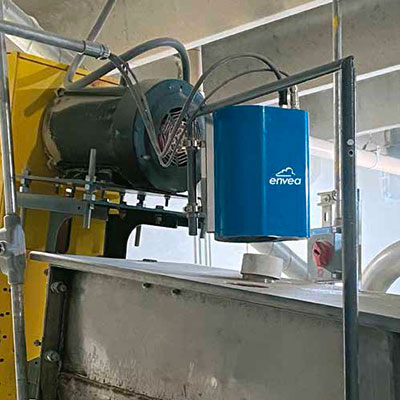

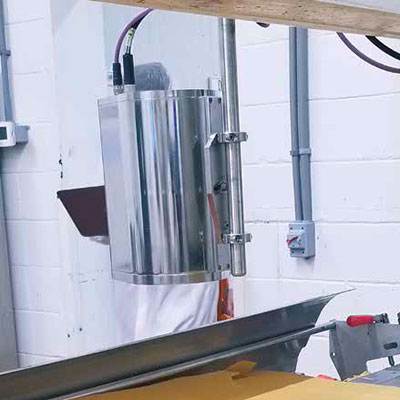

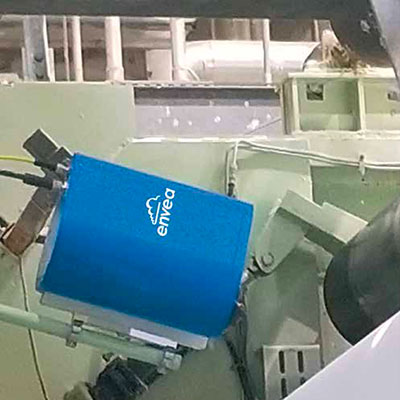

In un’installazione tipica, il sensore NIR è montato su un sistema di trasporto (nastro, vibratorio, pneumatico, ecc.) a circa 25 cm sopra il prodotto da misurare.

Il sensore illumina la superficie del prodotto e, dopo che la luce colpisce il prodotto, vengono eseguiti i calcoli per misurare i costituenti necessari. Filtri e rilevatori di celle personalizzati e ottimizzati per le esigenze specifiche della tua applicazione vengono utilizzati per individuare il costituente esatto da misurare e fornire i migliori risultati possibili.

La prontezza e l’affidabilità di questi dati ti aiutano a ridurre al minimo la perdita di prodotto, eliminare la necessità di tempi di fermo non necessari e aumentare l’efficienza della tua attività, con conseguenti margini migliori e maggiori profitti.
