Misura della velocità dei solidi
Misura in continuo della velocità per solidi utilizzabile per trasporti in caduta libera e pneumatici
Sviluppato appositamente per la misurazione continua della velocità di solidi, come granuli, polvere o pulviscolo, che vengono trasportati in caduta libera o pneumaticamente.
Principio di misura triboelettrico con tecnologia di correlazione per misurazioni precise.
Sensore plug-in per un facile aggiornamento
- Caratteristiche e Benefici
- Principali applicazioni
- Specifiche tecniche
- Dati tecnici
- Installazione di montaggio
- Scaricare
- Misurazione continua della velocità di solidi (polvere, granuli, polvere) in tubi metallici

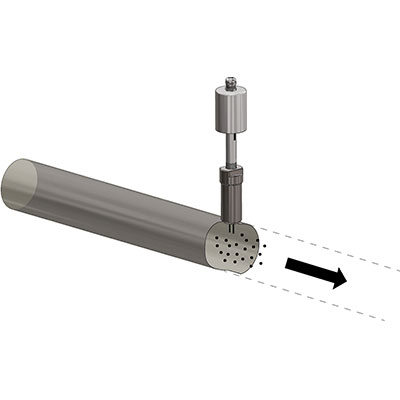

- Misurazione direttamente nel flusso di trasporto/flusso trascinato
- La misurazione è completamente indipendente dal materiale
- Semplice retrofitting tramite una presa di saldatura
- Energia
Specifiche tecniche | |
---|---|
Materiale da misurare | Polvere, polveri o granulati |
Principio di funzionamento | Correlazione |
Pressione di processo | Max. 1 bar |
Temperatura di processo | Max. +80°C, opzionale +120°C |
Montaggio | Tramite collegamento di processo |
Tipo di trasporto | Pneumatico fase magra |
Gamma di velocità | 0,75…35 m/s |
Tubo diametro | Nessun limite |
Classificazione ATEX | Nessuna |
Uscita | 4…20mA, Modbus, Profibus |
- Materiali: granuli, polvere e pulviscolo
- In tubi metallici
- Può essere utilizzato in linee di caduta libera o in trasportatori pneumatici
- Campo di applicazione: inizia con velocità del materiale pari a 0,75 m/s

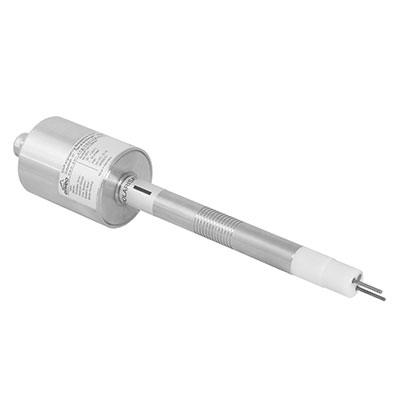

Dati tecnici del sensore | |
---|---|
Presa a saldare | St52 o acciaio 1.4571 |
Asta | Wolframcarbid |
Alloggiamento | Acciaio 1.4571 |
Categoria di protezione | IP 65 secondo EN 60529/10.91 |
Lunghezza asta | 15 mm |
Intervallo di velocità | 0,75…35 m/s/td> |
Temperatura all’interno del tubo | -20…+80 °C (temperature più elevate su richiesta) |
Temperatura esterna al tubo | 0…+60 °C |
Alimentazione | 24 V CC |
Peso | Circa 1,5 kg |
Dimensioni | Ø 60, Ø 20, L 320 mm (incl. lunghezza asta) |
Precisione di misura | ± 1 % (nell’intervallo di misura calibrato) |
Dati tecnici del trasmettitore | ||||
---|---|---|---|---|
Trasmettitore (guida DIN) | Trasmettitore (alloggiamento da campo) | |||
Alimentazione | 24 V CC ±10 % | 110 / 230 V CA 50 Hz (opzionale 24 V CC) |
||
Consumo energetico | 20 W / 24 VA | |||
Tipo di protezione | IP 40 secondo EN 60 529 | IP 65 secondo EN 60 529/10.91 | ||
Temperatura ambiente di funzionamento | -10 … +45 °C | |||
Dimensioni (L x A x D) | 23 x 90 x 118 mm | 258 x 237 x 174 mm | ||
Peso | Circa 172 g | Circa 2,5 kg | ||
Sezione trasversale del cavo dei terminali di collegamento | 0,2-2,5 mm2 [AWG 24-14] | |||
Uscita di corrente | 1 x 4 … 20 mA (0 … 20 mA), carico < 500 Ω |
3 x 4 … 20 mA (0 … 20 mA), carico < 500 Ω |
||
Interfaccia | RS 485 (ModBus RTU) / USB | |||
Uscita impulsi | Collettore aperto – max. 30 V, 20 mA | |||
Contatto relè | Carico nominale massimo: 250 V CA Max. corrente di picco: 6 A Carico nominale massimo 230 V CA: 250 VA Capacità di interruzione massima DC1: 3/110/220 V: 3/0,35/0,2 A Carico di commutazione minimo: 500 mW (10 V / 5 mA) |
|||
Backup dei dati | Memoria flash |

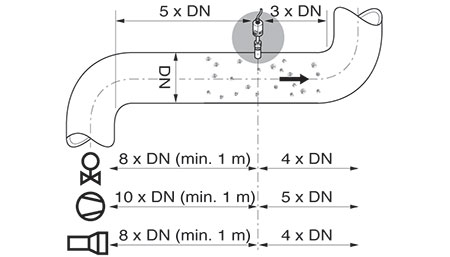

Per l’assemblaggio del sensore, la posizione di installazione è specificata in base ai percorsi di ingresso e uscita convogliati. La presa viene saldata nella posizione di installazione specificata e quindi viene praticato un foro di 20 mm attraverso la presa e attraverso la linea. Il sensore viene quindi adattato allo spessore della parete, inserito e fissato con l’aiuto del dado di accoppiamento. La distanza tra sensore e unità di analisi può essere al massimo di 300 m. |
