MISURA DELLA VELOCITÀ, TRASPORTO DEL MATERIALE

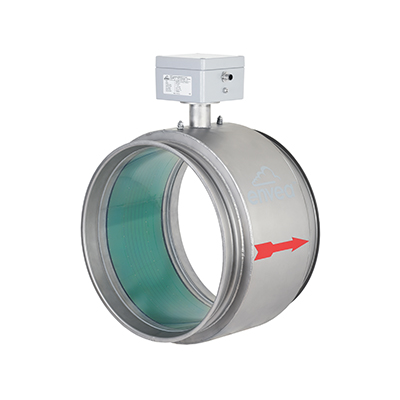

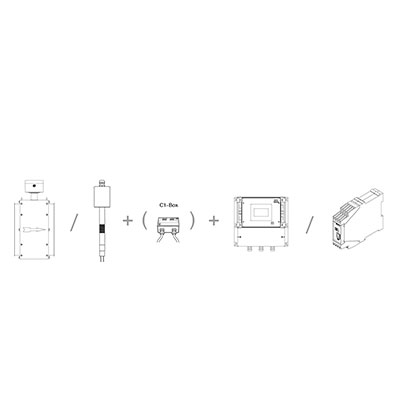

SpeedFlow 2.0-Pipe

Misura della velocità sull’intera sezione di un condotto. Misura in continuo della velocità del materiale all’interno di un condotto per assicurare un trasporto accurato. La misura è eseguita sull’intera sezione del condotto.

  • Misurazione continua della velocità di solidi (polvere, granuli, polvere) in tubi metallici
  • Misurazione direttamente nel flusso di trasporto/flusso trascinato
  • La misurazione è completamente indipendente dal materiale
  • Il sensore è realizzato in base al diametro del tubo esistente
  • Misurazione senza contatto con il prodotto
  • Industria della plastica
  • Tabacco
  • Cibo
Specifiche tecniche
Materiale da misurare Polvere, polveri o granulati
Principio di funzionamento Correlazione
Pressione di processo Max. 100 mbar
Temperatura di processo Max. +45°C
Montaggio Collegamento a svasatura
Tipo di trasporto Pneumatico a fase magra
Intervallo di velocità 1…35 m/s
Diametro del tubo Max. 350mm
Classificazione ATEX Nessuna
Uscita 4…20mA, Modbus, Profibus
  • Materiali: granuli, polvere e polvere
  • Nessuna calibrazione (Plug & Play)
  • Senza componenti integrati nel flusso
  • Campo di applicazione: inizia con velocità del materiale pari a 0,75 m/s
Dati tecnici del sensore
Diametro interno DN: 80, 100, 150, 200, 250, 350
(altre dimensioni su richiesta)
Materiale tubo interno PMMA
Collegamento meccanico Svasatura connessione
Categoria di protezione IP 54
Max. pressione 100 mbar
Intervallo di velocità 1…35 m/s/td>
Temperatura all’interno del tubo 0…+50 °C
Temperatura all’esterno del tubo 0…+45 °C
Alimentazione 24 V CC
Peso Dipende dal diametro
Precisione di misurazione ± 1 %
(nell’intervallo di misurazione calibrato)
Dati tecnici del trasmettitore
Trasmettitore (guida DIN) Trasmettitore (alloggiamento da campo)
Alimentazione 24 V CC ±10 % 110 / 230 V CA 50 Hz
(opzionale 24 V DC)
Consumo energetico 20 W / 24 VA
Tipo di protezione IP 40 secondo EN 60 529 IP 65 secondo EN 60 529/10.91
Temperatura ambiente di funzionamento -10 … +45 °C
Dimensioni (L x A x P) 23 x 90 x 118 mm 258 x 237 x 174 mm
Peso Circa 172 g Circa 2,5 kg
Sezione trasversale del cavo dei terminali di collegamento

0,2-2,5 mm2 [AWG 24-14]
Uscita di corrente 1 x 4 … 20 mA (0 … 20 mA),
carico < 500 Ω
3 x 4 … 20 mA (0 … 20 mA),
carico < 500 Ω
Interfaccia RS 485 (ModBus RTU) / USB
Uscita impulsi Collettore aperto – max. 30 V, 20 mA
Contatto relè Carico nominale massimo:
250 V CA
Max. corrente di picco:
6 A
Carico nominale massimo 230 V CA:
250 VA
Capacità di interruzione massima DC1:
3/110/220 V: 3/0,35/0,2 A
Carico di commutazione minimo:
500 mW (10 V / 5 mA)
Backup dei dati Memoria flash

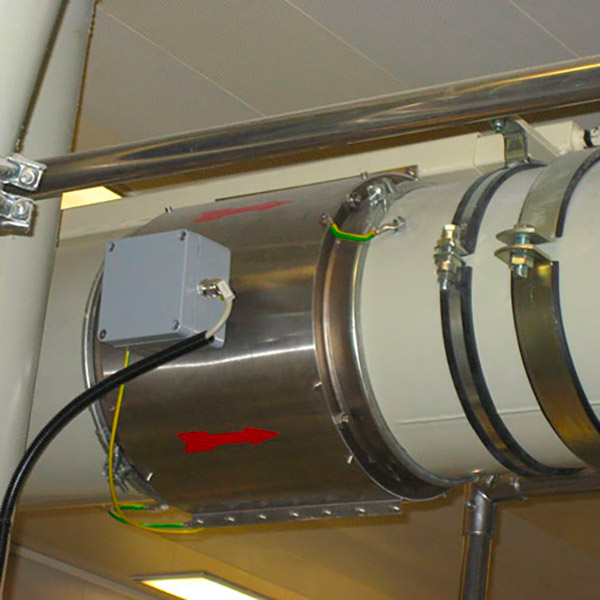

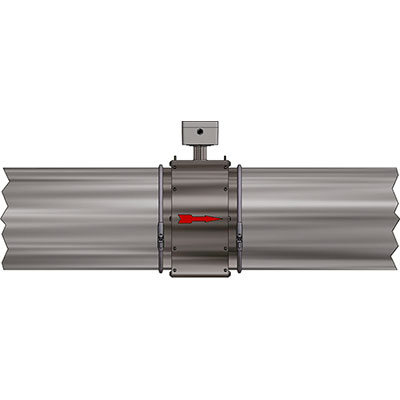

Per l’assemblaggio del sensore, la posizione di installazione è specificata in base ai percorsi di ingresso e uscita convogliati. Nella posizione di installazione specificata, il sensore viene installato nella condotta esistente tramite un collegamento a svasatura standard. La distanza tra sensore e unità di analisi può essere al massimo di 300 m.
